固定式UHF帯RFタグリーダライタ RFIDテーブルスキャナ UR20シリーズ

固定式UHF帯RFタグリーダ/ライタ
RFIDテーブルスキャナ
UR20シリーズ

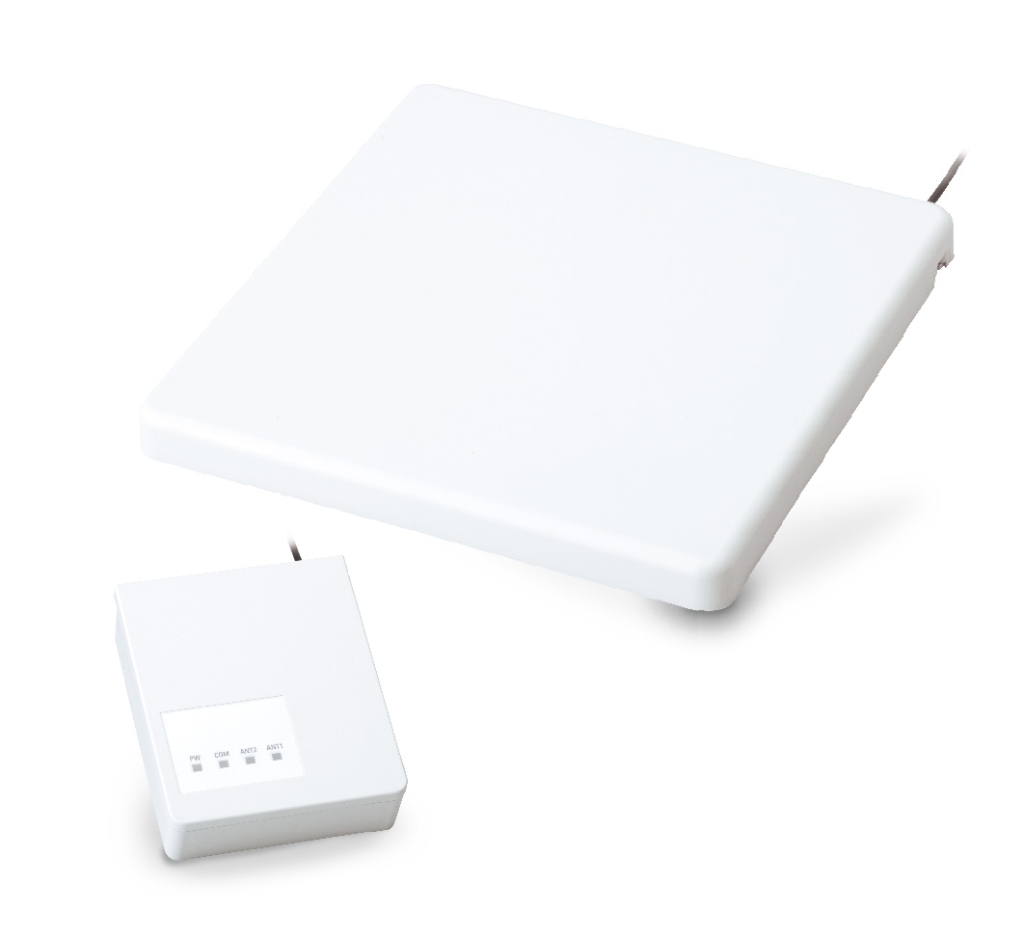

設置場所に困らない、小型コントローラと薄型アンテナ設計。

UR20シリーズ ・UR20-MR-01(アンテナ1台・RS232C I/Fモデル)
・UR21-MR-01(アンテナ2台・RS232C I/F、USB I/Fモデル)
・UR22-MR-01(アンテナ2台・LAN、USB I/Fモデル)
※ メーカー指定以外のアンテナ、コントローラ及びケーブルを接続した場合、電波法違反となります。
※ 使用するRFタグにより通信距離が異なります。また、通信距離は参考値であり、実際の環境条件により変化します。



製品の特徴(UR20/UR21)


行列のできないレジへ。
1点1点RFタグを読み取る必要なし。商品をテーブルに載せるだけでスピーディーにお会計が完了します。



既存のレジへの後付けが可能

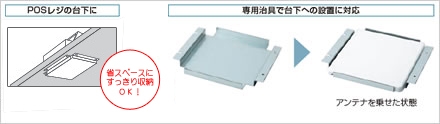

設置場所に困らない小型コントローラーと薄型アンテナ設計。さらに、取付の際に便利な専用治具もご用意しております。



隣接レジの商品を読み取る心配がない

POSレジ環境に最適な通信距離 約80cm。さらに、隣接レジの商品のRFタグを読み取ってしまうことがないよう、運用に合わせて通信距離を8段階で調整できます。



POSレジへの接続をアシスト

バーコードスキャナと同様にPOSアプリケーションからテーブルスキャナを利用できるよう、POSレジへの接続をアシストするOPOSドライバ(Windows用)の提供が可能です。



いつまでも清潔に使える抗菌ボディ

長く清潔に使えるJISZ2801準拠の抗菌素材を使用。さらに、製品の変色を抑える耐候性も有しています。



免許不要で手軽に使える

UHF帯920MHz対応特定小電力モデルなので、免許登録等が必要なく導入・管理に手間が掛かりません。





2枚アンテナモデルで読取エリアを拡張!!

1つのコントローラに2枚のアンテナを接続できるモデルをご用意しています。広い範囲をカバーできるため、運用の幅が広がります。



製品の特徴(UR22)


入出庫時の読み取り作業時間ゼロへ。
RFタグを読み取るという作業は必要なし。入出庫ゲートを通るだけで情報を収集できます。



入出庫ゲートへの設置に最適

通信距離は約2.6m。長距離読み取り性能で、ゲートの上部などに設置しても足元の荷物に付けられたRFタグまで十分 に読み取りが可能です。また、円偏波アンテナによる360°方向のRFタグ読み取りで、RFタグの向きを気にする必要もありません。さらに、通信距離は任意で変更可能で、使用環境に合わせて読ませたい範囲を調節することができます。



複数の機器を1台のPCで制御可能

LANインタフェイスを使えば何台もの機器を1 台のPCで制御することができます。さらに、LAN 接続ならPCとコントローラの距離が離れていても使用可能です。



場所を選ばず後付け設置が可能

設置場所に困らない、小型コントローラと薄型アンテナ設計。さらに、VESA
規格準拠のねじ穴とアンテナ固定用ねじが付属しており、 VESA規格準拠の固定スタンドへの設置が簡単です。




仕様



分類

項目
UR20-MR-01
RS-232Cモデル
UR21-MR-01
RS-232C/USBモデル
UR22-MR-01
LAN/USBモデル
RFID部 読み書き可能RFタグ
ISO/IEC18000-63 TypeC (EPCglobal Class Gen2)対応タグ
通信周波数
916.8MHz、918.0MHz、919.2MHz、920.4~922.6MHz
チャネル幅/チャネル数
200kHz/12ch
送信出力
特定小電力無線局 250mW以下
変調方式
PR-ASK
通信速度
40kbps
読取り距離(1)
0~1300mm(Avery Dennison製 AD-237r6)
0~800mm(Avery Dennison製 AD-826)
0~2600mm(Avery Dennison製 AD-237r6)
0~2200mm(Avery Dennison製 AD-227)
出力調整
8段階
5.0~20.0dBm
LED表示機能
PW(電源):緑、COM(赤)、ANT1(橙)、ANT2(常時消灯) 計4個
PW(電源):緑、COM(赤)、ANT1(橙)、ANT2(橙) 計4個
インタフェイス
RS-232C
(D-SUB 9P)
RS-232C
(D-SUB 9P)、
USB
(mini USB B Type)
LAN(RJ45)、
USB
(mini USB B Type)
電源部 使用電源
専用ACアダプタ(100V)
消費電流
1300mA MAX (突入電流を除く)
動作温度範囲
0~40℃
-5~50℃
構造 外形寸法
コントローラ:90×108.5×31mm
アンテナ:200×200×17.5mm
質量
コントローラ:約130g
アンテナ:約320g
コントローラ:約130g
アンテナ:約360g
コントローラ:約130g
アンテナ:約400g
構成品 コントローラ
1台(背面カバー、背面カバー固定ねじ付属)
アンテナ
1台
2台(VESA規格準拠のねじ穴あり)
1台(VESA規格準拠のねじ穴あり)
アンテナケーブル
両端RFコネクタ(GT27)ケーブル
長さ65cm
両端RFコネクタ(GT27)ケーブル
長さ200cm
アンテナ固定用ねじ
8個
4個
主な付属品  コントローラ(URCT-M20) コントローラ(URCT-M21) コントローラ
(URCT-M22)
アンテナ
(URAN-R1)
アンテナ
(URAN-R2)×2
アンテナ
(URAN-R3C)
アンテナケーブル(アンテナ⇔コントローラ) アンテナケーブル×2(アンテナ⇔コントローラ アンテナケーブル
(アンテナ⇔コントローラ)
アンテナ固定用ねじ
・背面カバー(固定ねじ付)
・ACアダプタ
・安全に関する注意事項

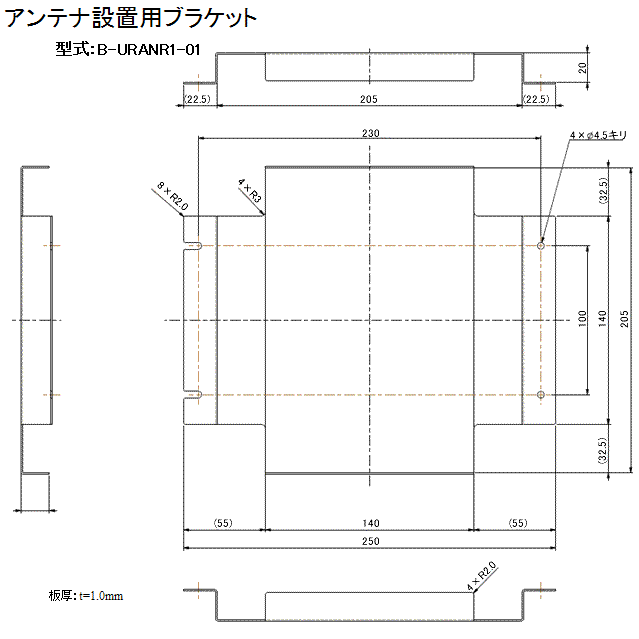

オプション アンテナ固定用治具
(B-URANR1-01)

※アンテナを机などの台下に取り付ける専用治具

 -  -


※ メーカー指定以外のアンテナ、コントローラ及びケーブルを接続した場合、電波法違反となります。
※ (1)使用するRFタグにより通信距離が異なります。また、通信距離は参考値であり、実際の環境条件により変化します。




利用シーン


さまざまなシーンでの導入が可能

POS業務
スムーズなお会計に
入出庫ゲート管理
入出庫の読取作業時間ゼロへ



用途に合わせた最適なRFタグをご提案致します。

商品管理用ラベルタグやパレットタグ、リネン・金属向けタグなど、ご使用用途に合わせた最適なRFタグをご提案致します。お気軽にご相談ください。
