トップ  > 製品情報  > UHF帯RFタグ高出力ハンディターミナル BHT1281

UHF帯RFタグ高出力ハンディターミナル BHT1281

UHF帯RFタグ高出力ハンディターミナル
BHT1281

RFタグだけでなく、QRコード・バーコードやBluetoothなど業務に必要な全ての機能を搭載。
軽量ながらも、大画面液晶で見やすいデザイン。

約5mの長距離の読み取りや複数タグの一括読取で大幅な業務の効率アップが見込めます。

BHT1281-01 無線通信 Bluetooth(R) IEEE802.11b/g/n

※使用するRFタグにより通信距離が異なります。また、通信距離は参考値であり、実際の環境条件により変化します。

製品の特徴



読取速度クラストップレベル

高出力タイプならではの圧倒的な読み取りスピード。複数タグを一括で読み取れ、作業が短時間で完了。円偏波アンテナだから、360°読み取りや向きの揃っていないタグの読み取りも可能。




読取距離クラストップレベル

クラストップレベルの約5m(1)の長距離読み取りを実現。広範囲読み取りで、高い場所に置かれている荷物のタグもラクラクスキャン。大幅な業務効率アップに貢献。

(1) 評価条件=Avery Dennison製 AD-227。読み取り距離は参考値であり、実際の環境条件により変化します。



握りやすさ

高いところなども狙いやすく、しっかり握れるガングリップ形状。さらに、軽量ボディで長時間作業でも疲れにくい。



長時間動作可能

独自の省電力設計により、クラストップレベルの長時間動作を実現。無線随時接続で60時間(2)、RFタグ連続読み取りでも約8時間(3)動作可能。

(2) RFタグ読み取り:無線通信:画面書き換え:待機=1:1:1:20の場合。バックライトはLowレベル。バイブレーター・ブザーはOFF。パワーセーブ:ON(FastPSP)。無線は通信時のみONとし、その他はOFFとする。
(3) バックライトはOFF。スピーカはONにてRFタグを50枚同時読み取り。



耐落下性能

ガングリップ形状でも1.2mX30回(コンクリート床上)の耐落下性能を実現。万が一、床に落としても安心。



大画面

3.5インチHVGAカラー液晶を搭載。大画面で大量の情報を見やすく一括表示。



充実の基本機能

RFタグだけではなく、QRコード・バーコードの読み取りも可能。さらに、タッチパネルや無線LAN、Bluetoothなど業務に必要な機能を全て搭載。



国内メーカーならではの信頼とサポート

安心の国内設計。さらに、万全のサポート体制で万が一にもスピーディに対応。

仕様



型式

BHT1281-01
OS
Windows(R) Embedded CE6.0 R3
CPU
ARM Cortex-A8 800MHz
メモリ RAM
Mobile DDR 512MB
フラッシュメモリ
2.0GB
表示部 ドット数(1)
320×480ドット(3.5インチHVGA)
表示素子
液晶ドットマトリックスディスプレイ(カラー)
バックライト
白色LED
RFID部 読み書き可能なRFタグ
ISO/IEC18000-6 TypeC(EPCglobal Class1 Gen2)対応タグ
周波数
916.8~920.8MHz
チャネル幅/チャネル数
200kHz/6ch
送信出力
1W以下
変調方式
PR-ASK
伝送速度
40kbps
読取り距離(2)
約5m
出力調整
20段階
スキャナ部 方式エリアセンサ
エリアセンサ
読み取りコード 2次元コード
QRコード、マイクロQRコード、SQRC、iQR、PDF417、マイクロPDF417、Maxiコード、DataMatrix(ECC200)、GS1 DataBar Composite(EAN.UCC Composite)
バーコード
JAN/
JAN/EAN/UPC(アドオン含む)、Interleaved 2 of 5、CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS)
最小分解能 2次元コード
0.167mm
バーコード
0.125mm
マーカ
エリアガイドマーカ
読み取り確認
赤・緑・青3色LED、スピーカ、バイブレータ
キー入力部 キー数
30キー(電源キー含まず)+4トリガキー
通信部 無線LAN 適合規格
IEEE802.11b/g/n準拠
周波数
IEEE802.11b/g/n:2.4GHz帯
通信距離(3)
IEEE802.11b/g/n:屋内:約150m、屋外:約300m
通信速度(3)
IEEE802.11b:11/5.5/2/1Mbps、IEEE802.11g:54/48/36/24/18/12/9/6Mbps、
IEEE802.11n:65/58.5/52/39/26/19.5/13/6.5Mbps
セキュリティ
WEP40,128、WPA-PSK(TKIP,AES)、WPA2-PSK(TKIP,AES)、WPA-1x(TKIP,AES/EAP-TLS,PEAP,LEAP.EAP-FAST)、WPA2-1x(TKIP,AES/EAP-TLS,PEAP,LEAP.EAP-FAST)、802.1x(EAP-TLS,PEAP,LEAP.EAP-FAST)
Bluetooth
Bluetooth Ver2.0+EDR 準拠クラス 2
クレードルI/F
RS-232C/USBクライアント
カードスロット
microSDHC×1
電源部 メインバッテリ
リチウムイオンバッテリ × 2個
動作時間(4) RFタグ連続読み(5)
約8時間
無線RAN通信(6)
約60時間
付帯機能
時計、スピーカ、バイブレータ、電池電圧表示、キーバックライト、Gセンサ機能
環境性能 動作温度(7)
-20~40℃
保護等級
IP54
対落下強度(8)
1.2mコンクリート床上に6面各5回(計30回)
EMC規格
VCCI Class B
構造 質量
約570g(バッテリ含む)

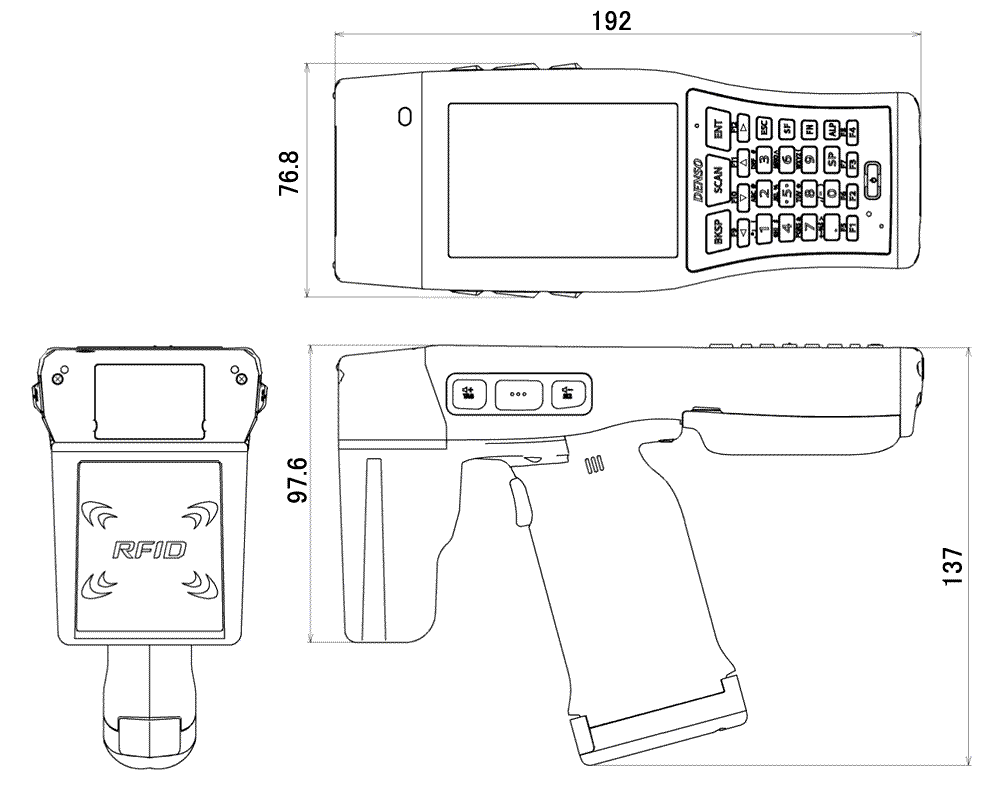

外形寸法 外形寸法

主な付属品 ・スタイラスペン
・操作ガイド
・バッテリ:BT-110L(大容量バッテリのみ)、BT-120L-C(大容量バッテリ+バッテリ蓋)

オプション 通信 CRD1281U
    ・USB/RS232C通信
    ・本体充電
    ・予備バッテリ充電
CRD1281E
    ・Ethernet 通信
    ・本体充電
    ・予備バッテリ充電
充電 CH-1254
    BHT-1200本体を4個まで充電可能
CH-1104
    BT-110Lを4個まで充電可能
電源(バッテリ) BT-110L
 リチウムイオンバッテリ(大容量タイプ/バッテリ蓋無し)
BT-120L-C
 リチウムイオンバッテリ(大容量タイプ/バッテリ蓋付き)
ケーブル CBBHT-US1800/C12-4A
    USBダイレクトケーブル
    ※USB充電器接続時は本体の充電が可能


※1 液晶パネルは精密度の高い技術で製造しています。有効画素数は99.99%以上ですが、0.01%以下の画素欠けや常時点灯するものがありますので、ご了承下さい。
※2 評価条件=Avery Dennison製 AD-227。読み取り距離は参考値であり、実際の環境条件により変化します。
※3 通信距離、通信速度は理論値であり、実際の環境条件により変化します。
※4 動作時間は常温での参考値であり、使用条件により変化します。
※5 バックライトはLowレベル。バイブレータはOFF。スピーカはONにてRFタグを50枚同時読み取り。
※6 RFタグ読み取り:無線通信:画面書き替え:待機=1:1:1:20の場合。バックライトはLowレベル。バイブレータ・ブザーはOFF。パワーセーブ:ON(FastPSP)。無線は通信時のみONとし、その他はOFFとする。
※7 充電時は0~40℃となります。
※8 常温での試験値であり保証値ではありません。


構内無線局登録申請について
BHT1281は、構内無線局登録申請の対象となる製品です。
製造元型番 BHT1281QULWB-CE 導入に当たっての手続きの要否
登録申請 免許申請
構内無線局 RF タグ
読み取りモジュール
構内無線局
920MHz 帯移動体識別用無線設備
必要 不要
無線 LANモジュール 2.4GHz 帯高度化小電力データシステム 不要
Bluetooth(R)モジュール 不要
申請に関する詳細情報につきましては、総務省の「電波利用ホームページ」をご参照ください。
http://www.tele.soumu.go.jp/




利用シーン


さまざまなシーンでの導入が可能

アパレル店舗
棚卸などに
物流現場
一括での入出荷検品などに



用途に合わせた最適なRFタグをご提案致します。

商品管理用ラベルタグやパレットタグ、リネン・金属向けタグなど、ご使用用途に合わせた最適なRFタグをご提案致します。お気軽にご相談ください。
